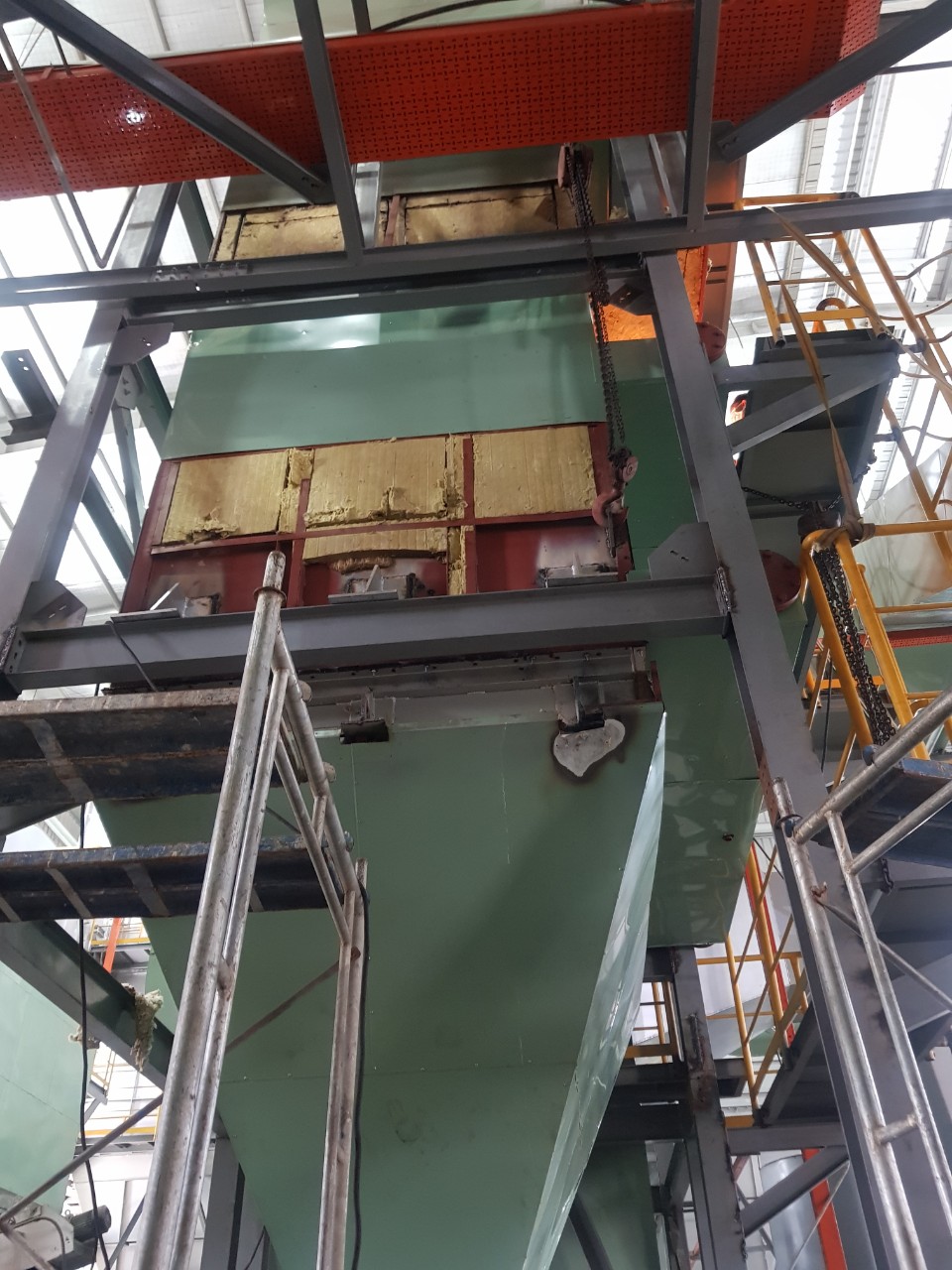

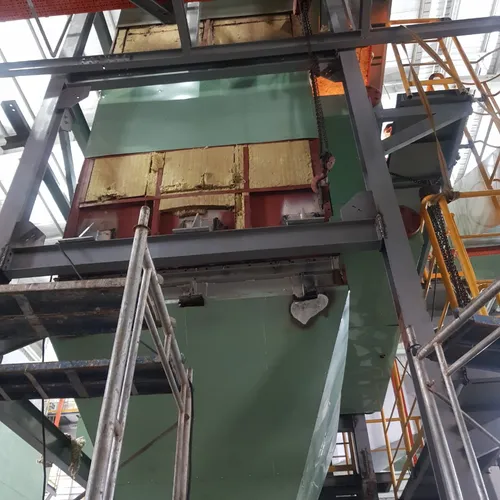

GIỚI THIỆU LÒ HƠI GHI XÍCH.
-
Lò hơi ghi xích là thiết bị sử dụng nhiệt từ các nguyên liệu được đốt (than, củi , trấu ,biomass) để gia nhiệt nước thành hơi phục vụ nhu cầu sản xuất. Đặc điểm phân biệt với các loại nồi hơi khác là hệ thống ghi xích chuyển động, chất đốt được cấp vào, rải đều trên mặt ghi và cháy đều tạo ra lượng nhiệt để gia nhiệt nước.
Lò hơi ghi xích cho phép đốt các loại nguyên liệu với nhiều kích thước khác nhau , với kích cỡ không đồng đều và có thể phối trộn các loại nguyên liệu cùng lúc như than trấu theo tỉ lệ yêu cầu.
THÔNG SỐ KỸ THUẬT.
- Thiết kế, chế tạo, lắp đặt và vận hành theo tiêu chuẩn ASME, TCVN.
- Công suất hơi 1000 -30000kg/giờ.
- Áp suất thiết kế 5÷60 bar.
- Áp suất thử lạnh 1,5 lần áp suất thiết kế.
- Hiệu suất lò hơi 86 ± 2%.
- Nhiên liệu đốt Than đá, củi băm , viên nén , vỏ cọ dầu , bã điều…
- Khói thải lò hơi Đảm bảo môi trường cột B trong QCVN 19:2009/BTNMT.
HỆ THỐNG THIẾT BỊ LÒ HƠI.
-
Hệ cấp liệu: Bao gồm hố nạp liệu, băng tải (hoặc gàu tải, gàu nâng) để đưa nhiên liệu vào lò hơi. Hệ cấp liệu được điều khiển một cách liên động, định lượng và tự động để cấp liệu cho lò hơi. Hệ cấp liệu có thể được trang bị thêm Cân khối lượng để xác định lượng nhiên liệu tiêu hao cho lò hơi.
- Buồng đốt - thân lò: Được thiết kế để đốt triệt để nhiên liệu và hấp thu nhiệt tốt nhất cho quá trình sinh hơi. Bao gồm các thiết bị như: Ghi xích, buồng đốt, quạt gió cấp 1, quạt gió cấp 2, giàn ống hấp thụ nhiệt bức xạ, giàn ống sinh hơi đối lưu.
- Bộ hâm nước, bộ sấy không khí: Dùng để tận dụng nhiệt từ khói thải và làm tăng hiệu suất của lò hơi.
- Hệ thống lọc bụi: Có thể sử dụng hệ thống lọc bụi đa cyclone, lọc bụi túi vải, lọc bụi tĩnh điện hoặc lọc bụi ướt để xử lý bụi cho lò hơi hoặc kết hợp hai hệ lọc bụi lại thành 2 cấp lọc bụi. Các thiết bị lọc bụi này sẽ đảm bảo cho khói thải của lò hơi thỏa mãn được tất cả các thông số về tiêu chuẩn môi trường khắt khe nhất.
- Quạt hút và ống khói: Quạt hút dùng để dẫn khói từ buồng đốt đến ống khói và thải ra môi trường.
ƯU ĐIỂM
- Lò hơi ghi xích là kiểu lò dùng ghi xích để đưa nhiên liệu đốt vào lò, gió được cấp dưới ghi lên, kết hợp đốt cháy nhiên liệu trên ghi, năng lượng nhiệt tỏa ra từ quá trình cháy sẽ được nước trong các chùm ống hấp thu để biến thành hơi nước. Tro xỉ sau khi cháy được ghi tải ra cuối buồng đốt và được băng tải cào hoặc vít tải tải ra ngoài.
- Lò hơi ghi xích cho phép đốt được nhiên liệu có kích thước lớn, cỡ hạt không đồng đều, có thể đốt kết hợp nhiều loại nhiên liệu cùng lúc hoặc đốt riêng lẻ từng loại nhiên liệu.
- Lò hơi ghi xích vận hành tương đối đơn giản, cơ khí hóa được khâu cấp nhiên liệu và thải xỉ.
